         微 型 直 放 站

使用说明书

目     录

一、产品概述...........................................................3

二、产品特点...........................................................3

三、技术指标...........................................................4

四、整机外形说明.......................................................5

五、安装说明...........................................................6

六、安装示意图.........................................................7

七、安装注意事项.......................................................7

八、系统维护...........................................................8

一、产品概述

手机信号放大器又称微型直放站等（英文名：Signal Repeater、Booster etc.）专用于小区域室内天线分布系统（又称定点覆盖），将基站的信号通过无线接入方式直接引入到室内的覆盖区域，再通过小型天线将信号发送出去，同时接收手机信号，通过分布系统上行到基站,从而能有效消除室内覆盖盲区，抑制干扰，为室内的移动通信用户提供稳定、可靠的信号，使用户在室内也能享受高质量的个人通信服务。

二、产品特点

1．完美外观设计、安装方便

2．低噪声、低功耗、低热量

3．内置自动电平控制电路（ALC）,自动稳幅,不会影响基站工作

4．输出功率状态信号格指示

5．最新电路设计,高稳定度,高可靠性

6．采用上下行双层设计，系统隔离度更高

三、技术指标

四、整机外形说明

1. BS:室外天线端口

2. MS:室内天线端口

3. DC+5V:设备供电为直流5V电压

4. 拔码开关作用说明

①　 调节主机增益，当主机出现自激现象时可通过控制衰减上下行增益使之正常工作。

②　 拔码开关上数字相对应分别表示，1为1dB,2为2dB,3为4dB, 4为8dB, 5为16dB.数字可任意组合衰减，如：拔下2和4就相当增益衰减10dB,  最大增益衰减为31dB。

5. LED灯指示说明

①　Power:电源供电指示，正常为常亮

②　Uplink: Half指示灯输出功率达到≥14dBm时亮,Full指示灯输出功率达到≥17dBm时亮

③　Downlink: Half指示灯输出功率达到≥17dBm时亮,Full指示灯输出功率达到≥20dBm时亮

注意：当无手机打电话时，上下行灯都亮表示安装环境出现信号回流（即自激现象），此时可通过主机侧面拔码衰减开关解决。

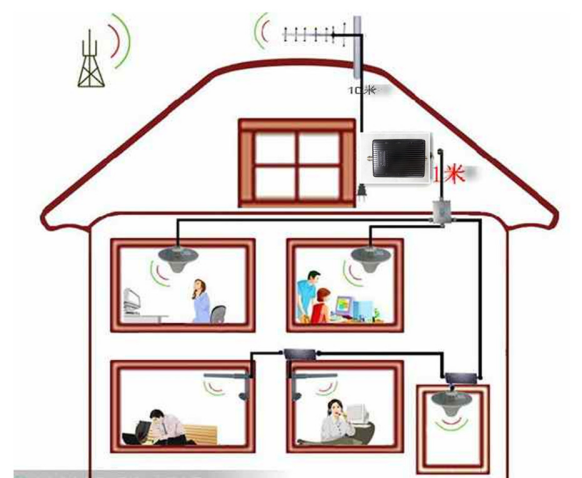

六、安装示意图

七、安装注意事项

1．安装室外天线时，室外天线的位置一定要能接收到好信号，室内的通话质量，最好能达到室外天线位置的一样。

2．室内天线即重发的信号，不能让室外天线接收到，室内天线与主机的距离应大于 1 米及以上。

3．安装过程中，线材使用越少越好，线材多了损耗大。

4．室内外天线的距离，多层墙相隔最少相隔 5 米以上，中间阻挡少最少 10 米以上。

5．城市安装室外尽量别用八木天线， 城市室外信号已很强， 请用平板或者吸顶
替代， 因为平板吸顶性能指标好于八木天线，且定向性不是特别强，八木也影响市容。 偏远地区或者基站离需安装地距离远的，可选择使用八木天线。

6．设备离基站很近时，室外天线不能与基站天线直对，此时室外最好用吸顶或者小天线安装在看不到基站的位置。

八、系统维护

微功率直放站设计中有严格的电源保护和功率保护措施，保障了设备的高可靠性，系统开通以后基本上可做到无需人工维护，但为了保证覆盖区域通信的高可靠性和设备的使用寿命，建议每隔半年进行一次例行检查，内容包括：

1. 施主天线（室外天线）系统检查：天线方向位置有无变化，馈线接口有无松动，进水，生锈；固定螺钉有无松动和脱落现象

2. 室内覆盖系统检查：检查馈线走线是否移动，固定装置是否松动，电源连接是否良好等，若有安全隐患，应尽早排除。
